Осушители рефрижераторные Pneumatech COOL
В рефрижераторных осушителях хладагент используется для охлаждения сжатого воздуха. В результате вода из воздуха конденсируется и может быть удалена. При помощи этой технологии мы достигаем в осушителях Pneumatech COOL точки росы сжатого воздуха 5 °C

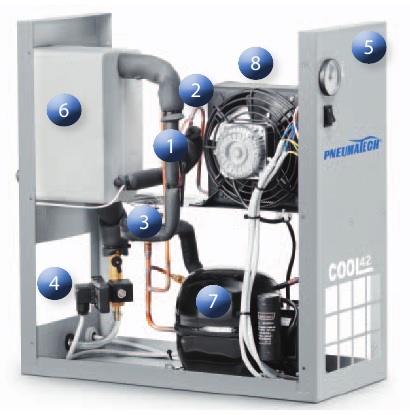

Компоненты
- Капиллярная трубка позволяет значительно сократить давление и температуру хладагента, совершенствуя технологию охлаждения
- Фильтр хладагента для защиты капиллярной трубки от возможного попадания загрязняющих частиц
- Перепускной клапан горячего газа:
- Впрыскивает горячий газ из компрессора на впуск или в отделитель жидкости
- Поддерживает интенсивность охлаждения при любых режимах нагрузки
- Поддерживает постоянное давление в испарителе, предотвращая замерзание
- Дренажный клапан с таймером обеспечивает правильный слив конденсата
- Панель управления: PDP индикатор (зеленая зона) и главный переключатель пуска/останова
- Теплообменник воздух/воздух и воздух/хладагент с высокой скоростью теплообмена и низким уровнем потерь под нагрузкой. Встроенный влагоотделитель позволяет с большой эффективностью выполнять водно-воздушную сепарацию.
- Холодильный компрессор с приводом от электродвигателя, охлаждаемый с помощью хладагента и с защитой от тепловой перегрузки
- Холодильный конденсатор с воздушным охлаждением и большой площадью теплообменной поверхности для высокой скорости теплообмена
Pneumatech COOL
| Модель |
Партномер |
Давление |
Расход осушаемого воздуха |
Номинальное потребление электроэнергии |
Напряжение |
Соединения на входе/выходе |
Размеры, мм |
Масса |
Тип хладагента |
| бар |
л/мин |
м³/ч |
Вт |
В/фаз/Гц |
" |
Д |
Ш |
В |
кг |
| COOL 12 |
4102001832 |
16 |
350 |
21 |
126 |
230/50/1 |
3/4" M |
233 |
559 |
561 |
19 |
R134A |
| COOL 21 |
4102001833 |
16 |
600 |
36 |
126 |
230/50/1 |
3/4" M |
233 |
559 |
561 |
19 |
| COOL 30 |
4102001834 |
16 |
850 |
51 |
163 |
230/50/1 |
3/4" M |
233 |
559 |
561 |
19 |
| COOL 42 |
4102001835 |
16 |
1200 |
72 |
228 |
230/50/1 |
3/4" M |
233 |
559 |
561 |
20 |
| COOL 64 |
4102001836 |
16 |
1825 |
110 |
293 |
230/50/1 |
3/4" M |
233 |
559 |
561 |
25 |
| COOL 76 |
4102001837 |
16 |
2150 |
129 |
380 |
230/50/1 |
3/4" M |
233 |
559 |
561 |
27 |
| COOL 106 |
4102001858 |
16 |
3000 |
180 |
419 |
230/50/1 |
1" F |
233 |
559 |
561 |
30 |
| COOL 127 |
4102002055 |
16 |
3600 |
216 |
664 |
230/50/1 |
1" F |
310 |
706 |
994 |
52 |
R404A |
| COOL 145 |
4102002056 |
13 |
4100 |
246 |
767 |
230/50/1 |
1" 1/2 F |
310 |
706 |
994 |
57 |
| COOL 184 |
4102002057 |
13 |
5200 |
312 |
865 |
230/50/1 |
1" 1/2 F |
310 |
706 |
994 |
59 |
| COOL 230 |
4102002058 |
13 |
6500 |
390 |
1028 |
230/50/1 |
1" 1/2 F |
310 |
706 |
994 |
80 |
| COOL 272 |
4102002059 |
13 |
7700 |
462 |
1242 |
230/50/1 |
1" 1/2 F |
310 |
706 |
994 |
80 |
Стандартные условия:
- Рабочее давление: 7 бар (100 фунтов/кв. дюйм)
- Рабочая температура: 35 °C
- Комнатная температура: 25 °C
- Точка росы под давлением: +5 +/- 1 °C
Предельные условия:
- Рабочее давление: 16 бар для COOL 12–127 13 бар для COOL 145–272
- Рабочая температура: 50 °C
- Мин. / Макс. комнатная температура: +5 °C;+40 °C
Поправочный коэффициент при отличии условий от проектных K = A x B x C
| Температура в машинном зале |
°C |
25 |
30 |
35 |
40 |
Рабочая температура |
°C |
30 |
35 |
40 |
45 |
50 |
| A |
1 |
0,92 |
0,84 |
0,8 |
B |
1,24 |
1 |
0,82 |
0,69 |
0,54 |
| Рабочее давление |
бар |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
| C |
0,9 |
0,96 |
1 |
1,03 |
1,06 |
1,08 |
1,1 |
1,12 |
1,13 |
1,15 |
1,16 |
1,17 |
|
