Осушители адсорбционные Ceccato ADS 1-10 (100 - 25800 л/мин)
Для технологий, процессов и производств, нуждающихся в снабжении качественным сжатым воздухом применение простых и дешевых осушителей рефрижераторного типа не является допустимым решением. Дело в том, что при точке росы +3 °C, которая достижима для рефрижераторных осушителей, содержание влаги в сжатом воздухе остается достаточно высоким (около 4.5 г на кубометр воздуха). Такая влажность воздуха является неприемлемой для, например, медицинской и электронной промышленности, где требования к качеству сжатого воздуха предполагают применение осушителей классов 1 или 2 (точка росы -70 и -40 °C соответственно, содержание влаги 0.03 и 0.1 г на кубометр воздуха). Выполнение таких требований предполагает применение других технологий осушения воздуха, в частности, адсорбционных.
|
|

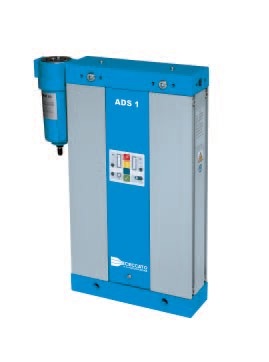

ADS 1 – 10 STD
- Универсальная установка с множеством входов и 6 возможными вариантами соединения.
- Компактный, с уменьшенной площадью поверхности, простой дизайн.
- Данный блок может быть установлен как вертикально, так и горизонтально, может быть расположен на полу или повешен на стене (требуется дополнительный крепежный комплект).
- Входной фильтр предварительной очистки FMM не в сборе с осушителем, но он может быть соединен непосредственно с осушителем. Выходные фильтры FPRE встроены в картриджи осушителя.
- Алюминиевая головка, основание и цилиндры защищены от коррозии.
- Каждый блок оснащен высокоэффективным глушителем для бесшумной работы.
- Простота в обслуживании:
- Обслуживание может быть проведено без отключения питания.
- Колонные фильтры DF установлены внутри картриджей адсорбента.
- Автоматический электронный контроль для управления осушителем и статусом фазы с автоматической диагностикой, включая звуковые сигналы.
|
|
|

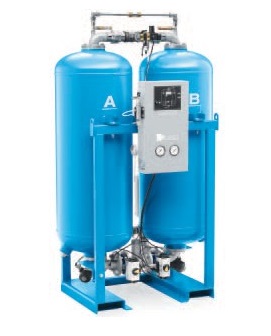

ADS 110 – 215
- Разработан с использованием высококачественных компонентов.
- ADS осушители гарантируют стабильную точку росы -40°C.
- Использование оптимального объема влагопоглотителя и большого резервуара обеспечивают низкую скорость воздушного потока и более продолжительное время контакта.
- На стандартных моделях фазы очищения контролируются электронным таймером (ADS / STD).
- Также выпускается версия, оснащенная функцией контроля точки росы (ADS / CD), в которой фаза осушения зависит от точки росы и регулируется нашей электронной системой контроля точки росы.
Два входных фильтра предварительной очистки FMO - FMM и выпускной постфильтр FPRE должны быть установлены на линии воздухораспределения.
Входной фильтр предварительной очистки FMO поставляется в комплекте, но не смонтированным на осушитель.
|
|
|

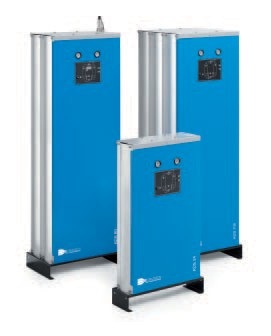

ADS 20 – 105 STD
- Надежная работа со стандартными комплектующими, протестированных в режиме непрерывной работы.
- Компактный осушитель можно установить на полу (Установочный комплект входит в стандартную комплектацию).
- Впускной фильтр предварительной очистки FMM и выходной постфильтр FPRE, Должны быть установлены на линии воздухораспределения.
- Фильтры поставляются в комплекте, но не в сборе.
|
ADS 1 – 10 STD
| Модель |
Партномер |
Макс. рабочее давление |
Рабочее давление |
Производительность |
Станд. точка росы |
FMO 0,1 мкм 0,1 mg/mc |
FMM 0,01 мкм 0,01 мг/мкр |
FPRE 1 мкм н.д мг/мкр |
FPRE 1 мкм н.д мг/мкр |
Размеры, мм |
Масса |
| бар |
psi |
бар |
л/мин |
м³/ч |
град |
Префильтр |
|
Постфильтр |
" |
Ш |
В |
Д |
кг |
| ADS 1 |
8102802900 |
16 |
232 |
7 |
114 |
7 |
-40 |
— |
FMM 10 |
Встроен в осушитель |
3/8" |
281 |
92 |
445 |
13 |
| ADS 2 |
8102802926 |
16 |
232 |
7 |
168 |
10 |
-40 |
— |
FMM 10 |
3/8" |
281 |
92 |
504 |
14 |
| ADS 3 |
8102802942 |
16 |
232 |
7 |
282 |
17 |
-40 |
— |
FMM 10 |
3/8" |
281 |
92 |
635 |
17 |
| ADS 4 |
8102822189 |
16 |
232 |
7 |
426 |
26 |
-40 |
— |
FMM 10 |
3/8" |
281 |
92 |
815 |
20 |
| ADS 7 |
8102822205 |
16 |
232 |
7 |
708 |
42 |
-40 |
— |
FMM 10 |
3/8" |
281 |
92 |
1065 |
24 |
| ADS 10 |
8102822221 |
16 |
232 |
7 |
990 |
59 |
-40 |
— |
FMM 10 |
3/8" |
281 |
92 |
1460 |
31 |
ADS 20 – 105 STD
| Модель |
Партномер |
Макс. рабочее давление |
Рабочее давление |
Производительность |
Станд. точка росы |
FMO 0,1 мкм 0,1 mg/mc |
FMM 0,01 мкм 0,01 мг/мкр |
FPRE 1 мкм н.д мг/мкр |
FPRE 1 мкм н.д мг/мкр |
Размеры, мм |
Масса |
| бар |
psi |
бар |
л/мин |
м³/ч |
град |
Префильтр |
|
Постфильтр |
" |
Ш |
В |
Д |
кг |
| ADS 20 |
8102326900 |
14,5 |
210 |
7 |
1920 |
115 |
-40 |
— |
FMM 20 |
FPRE 20 |
1" |
550 |
242 |
998 |
64 |
| ADS 24 |
8102326918 |
14,5 |
210 |
7 |
2400 |
144 |
-40 |
— |
FMM 20 |
FPRE 20 |
1" |
550 |
242 |
998 |
64 |
| ADS 27 |
8102326926 |
14,5 |
210 |
7 |
2700 |
162 |
-40 |
— |
FMM 33 |
FPRE 33 |
1" |
550 |
242 |
1243 |
78 |
| ADS 36 |
8102326934 |
14,5 |
210 |
7 |
3900 |
234 |
-40 |
— |
FMM 33 |
FPRE 33 |
1" |
550 |
242 |
1611 |
98 |
| ADS 42 |
8102326942 |
14,5 |
210 |
7 |
4500 |
270 |
-40 |
— |
FMM 60 |
FPRE 60 |
1" |
550 |
358 |
998 |
133 |
| ADS 55 |
8102326959 |
14,5 |
210 |
7 |
5400 |
324 |
-40 |
— |
FMM 60 |
FPRE 60 |
1" |
550 |
358 |
1243 |
158 |
| ADS 60 |
8102326967 |
14,5 |
210 |
7 |
6300 |
378 |
-40 |
— |
FMM 85 |
FPRE 85 |
1" |
550 |
358 |
1611 |
256 |
| ADS 80 |
8102326975 |
14,5 |
210 |
7 |
7800 |
468 |
-40 |
— |
FMM 85 |
FPRE 85 |
1" |
550 |
358 |
1611 |
256 |
| ADS 95 |
8102326983 |
14,5 |
210 |
7 |
9600 |
576 |
-40 |
— |
FMM 85 |
FPRE 85 |
1" 1/2 |
550 |
520 |
1611 |
310 |
| ADS 105 |
8102326991 |
14,5 |
210 |
7 |
11400 |
684 |
-40 |
— |
FMM 130 |
FPRE130 |
1" 1/2 |
550 |
520 |
1611 |
310 |
ADS 110 – 215
| Модель |
Партномер |
Макс. рабочее давление |
Рабочее давление |
Производительность |
Станд. точка росы |
FMO 0,1 мкм 0,1 mg/mc |
FMM 0,01 мкм 0,01 мг/мкр |
FPRE 1 мкм н.д мг/мкр |
FPRE 1 мкм н.д мг/мкр |
Размеры, мм |
Масса |
| бар |
psi |
бар |
л/мин |
м³/ч |
град |
Префильтр |
|
Постфильтр |
" |
Ш |
В |
Д |
кг |
| ADS 110 |
8102823914 |
11 |
159 |
7 |
10800 |
648 |
-40 |
FMO 130 |
FMM 130 |
FPRE130 |
1" 1/2 |
1040 |
840 |
1760 |
445 |
| 8102823922 |
14,5 |
210 |
12,5 |
12900 |
774 |
-40 |
1040 |
840 |
1760 |
445 |
| 8102823930 |
11 |
159 |
7 |
10800 |
648 |
-40 |
1040 |
840 |
1760 |
445 |
| 8102823948 |
14,5 |
210 |
12,5 |
12900 |
774 |
-40 |
1040 |
840 |
1760 |
445 |
| ADS 130 |
8102823955 |
11 |
159 |
7 |
13200 |
792 |
-40 |
FMO 130 |
FMM 130 |
FPRE130 |
1" 1/2 |
1040 |
840 |
1760 |
445 |
| 8102823963 |
14,5 |
210 |
12,5 |
15900 |
954 |
-40 |
1040 |
840 |
1760 |
445 |
| 8102823971 |
11 |
159 |
7 |
13200 |
792 |
-40 |
1040 |
840 |
1760 |
445 |
| 8102823989 |
14,5 |
210 |
12,5 |
15900 |
954 |
-40 |
1040 |
840 |
1760 |
445 |
| ADS 180 |
8102823997 |
11 |
159 |
7 |
18000 |
1080 |
-40 |
FMO 170 |
FMM 170 |
FPRE170 |
2" |
1046 |
894 |
1876 |
600 |
| 8102824003 |
14,5 |
210 |
12,5 |
21600 |
1296 |
-40 |
1046 |
894 |
1876 |
600 |
| 8102824011 |
11 |
159 |
7 |
18000 |
1080 |
-40 |
1046 |
894 |
1876 |
600 |
| 8102824029 |
14,5 |
210 |
12,5 |
21600 |
1296 |
-40 |
1046 |
894 |
1876 |
600 |
| ADS 215 |
8102824037 |
11 |
159 |
7 |
21600 |
1296 |
-40 |
FMO 250 |
FMM 250 |
FPRE 250 |
2" |
1100 |
923 |
1914 |
650 |
| 8102824045 |
14,5 |
210 |
12,5 |
25800 |
1548 |
-40 |
1100 |
923 |
1914 |
650 |
| 8102824052 |
11 |
159 |
7 |
21600 |
1296 |
-40 |
1100 |
923 |
1914 |
650 |
| 8102824060 |
14,5 |
210 |
12,5 |
25800 |
1548 |
-40 |
1100 |
923 |
1914 |
650 |
Корректирующие факторы
| Коррект.факторы |
ADS/14,5 или 16 bar (max. раб. давление) |
| Входное давление – bar |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
14,5 |
15 |
16 |
| ADS 1 – ADS 10 |
0,62 |
0,75 |
0,87 |
1 |
1,12 |
1,25 |
1,37 |
1,5 |
1,62 |
1,75 |
1,87 |
1,93 |
2 |
2,12 |
| ADS 20 – ADS 105 |
0,62 |
0,75 |
0,87 |
1 |
1,12 |
1,25 |
1,37 |
1,5 |
1,62 |
1,75 |
1,87 |
1,93 |
|
| Коррект.факторы |
ADS/11 bar (max. рабочее давление) |
ADS/14,5 bar (max. раб. давление) |
| Входное давление – bar |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
11 |
12,5 |
13 |
14 14.5 |
| ADS 110 - ADS 215 |
0,47 |
0,68 |
0,84 |
1 |
1,1 |
1,2 |
1,3 |
1,38 |
0,89 |
1 |
1,04 |
1,11 1,15 |
| Коррект.факторы |
|
| Темп. Вход. воздуха °C |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
| ADS 1 - ADS 10 |
1,07 |
1,06 |
1,04 |
1 |
0,88 |
0,78 |
0,55 |
| ADS 20 - ADS 215 |
1 |
1 |
1 |
1 |
0,55 |
0,71 |
0,55 |
| Коррект.факторы |
|
| Темп. Вход. воздуха °C |
-40 |
-70 |
| ADS 1 - ADS 215 |
1 |
0,7 |
|
